应用领域

HC-GY61T一体式钢筋扫描仪，是一种便携式智能无损检测设备，用于检测钢筋混凝土结构施工质量，能够检测钢筋保护层厚度，钢筋位置、走向及分布情况，还可对非磁性和非导电介质中的磁性体及导电体进行检测。

符合标准

·  GB 50010-2010《混凝土结构设计规范》

·  GB 50204-2015《混凝土结构工程施工质量验收规范》

·  GB/T50344-2004《建筑结构检测技术标准》

·  JGJ/T152-2008《混凝土中钢筋检测技术规程》

·  DB11/T365-2006《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》

产品特点

·  厚度检测模式实时准确显示钢筋位置，钢筋判断更加精准，位移更准确。

·  波形扫描模式优化钢筋判断算法，支持密集钢筋扫描，精确判断钢筋。扫描过程中实时显示钢筋分布情况，定位钢筋位置。测量结束后可手动修正钢筋位置，进一步提高复杂环境下钢筋判定的准确性。

·  新增JGJ检测功能，实现单点复测，满足检测规程测试需求。 钻孔取芯定位功能，在厚度检测模式下可检测两钢筋中间位置，瞄准框及指示灯提示，水平和垂直方向分别定位，能够有效避开四周钢筋，使得取芯准确性大大提高。

·  细化估计修正功能，支持多档间距修正，保护层厚度测量更加准确。

·  独创仪器端USB热插拔，无需操作、无需安装USB驱动只需开机即可同pc分析软件通讯，使用更加便捷。

·  多种标定方法，测量界面和标定界面都可完成仪器标定，自动存储标定值，标定更方便。

·  主机程序用户可升级，免去仪器返厂带来的麻烦。

·  改进蜂鸣器控制功能，提高音量，增加开关机震动功能。

钢筋直径设置范围

∅6mm~∅50mm

量 程

·  第一量程             1mm~105mm

·  第二量程             5mm~205mm

保护层厚度最大
允许误差

·  ±1mm             1mm~80mm

·  ±2mm             81mm~120mm

·  ±4mm             121mm~205mm

直径估测适用范围

∅6mm~∅32mm

直径估测最大误差
（规格）

±1 规格

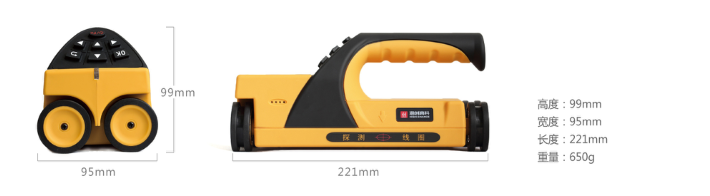

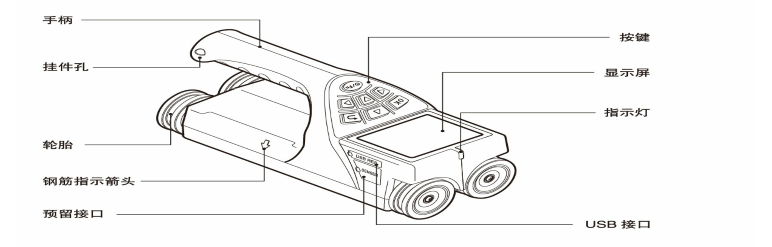

仪器构成

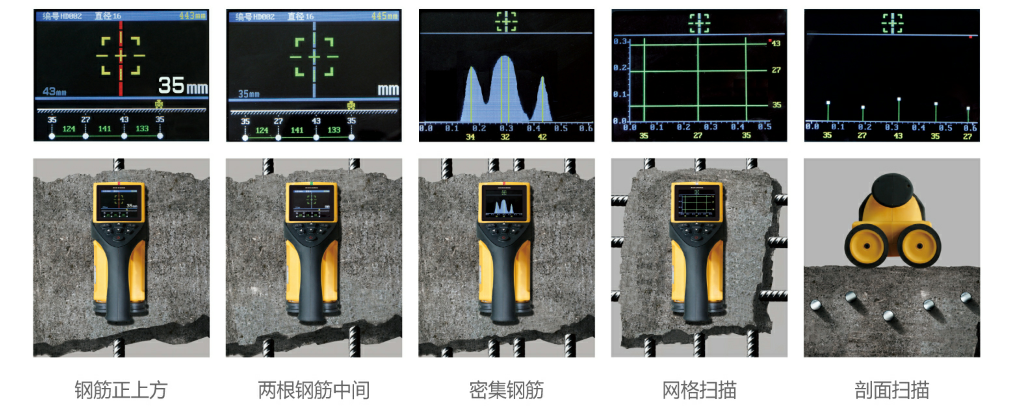

操作界面

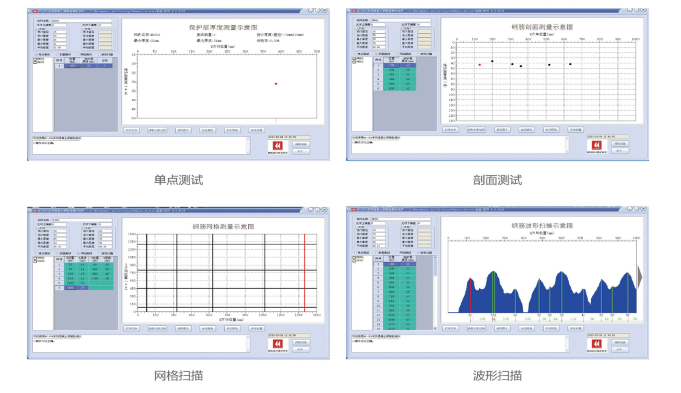

分析软件
